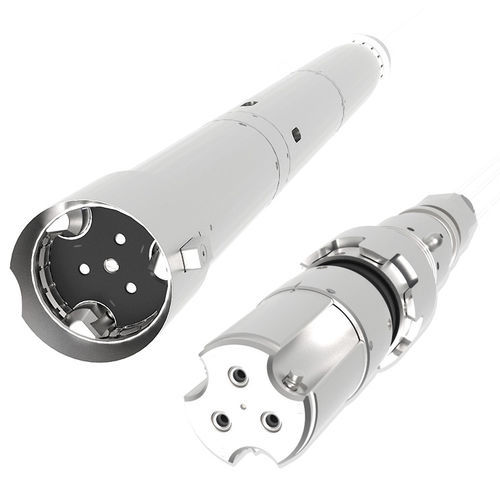

Connettore subacqueo OFS

connettibile sott'acqua

Il sistema è un connettore ottico downhole accoppiabile a umido per l'uso in ambienti ad alta pressione/alta temperatura all'interno di un albero di Natale verticale (VXT), ed è utilizzato per fornire barriere di integrità della pressione e continuità ottica attraverso le apparecchiature TH/XT. L'OFS è composto da un ponticello con penetratore fino a una regione di giunzione da 1 atm e una barriera di pressione, un connettore accoppiabile a umido all'interfaccia tra il gancio del tubo e l'albero e una guarnizione metallo-metallo sul fondo del gancio del tubo. Panoramica della tecnologia L'OFS utilizza 3 canali ottici monomodali all'interno del progetto. Ogni interfaccia ottica sarà dotata di un contatto angolare lucidato (APC) per massimizzare le misure di perdita di ritorno. Ogni connettore del sistema include una barriera di pressione sotto forma di penetratore ottico. Per questa applicazione viene utilizzato un penetratore ottico ad alta affidabilità, alta temperatura e alta pressione. Il penetratore è in grado di sigillare ermeticamente 3 fibre monomodali all'interno dell'unità. Anche i meccanismi di tenuta e i metodi di attuazione hanno requisiti speciali. L'ambiente operativo può includere fluidi di produzione acidi ed è soggetto a una rapida decompressione del gas (RGD). Questo ambiente non è favorevole all'uso di elastomeri sfusi e utilizzerà elastomeri metallici, plastici o resistenti alla RGD. Anche la compensazione della pressione per le camere del fluido ottico si basa su materiali resistenti alla RGD. All'interno del sistema verranno utilizzati compensatori a pistone.
