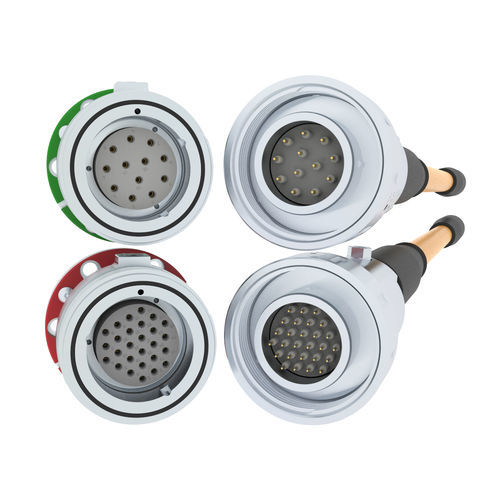

Connettore elettrico Triton® API 16D

subacqueo12 contatti14 contatti

I connettori Triton® API 16D Dry-Mate sono accoppiabili a mano e progettati per i sistemi di connessione elettrica sommergibili che richiedono la conformità alla norma API 16D, dove le barriere di tenuta consentono il collaudo dopo l'installazione. Ogni set di connettori è composto da un connettore per estremità di cavo (CCP) con tubo flessibile riempito di olio bilanciato in pressione (PBOF) e da un connettore a flangia (FCR) con porta di prova. Tutti i progetti sono caratterizzati dall'uso di materiali robusti, compresi i moduli elettrici sovrastampati. I moduli elettrici utilizzano materiali plastici di grado ingegneristico invece dei tradizionali materiali grezzi per garantire un'affidabilità del prodotto superiore agli attuali standard industriali. Inoltre, le guarnizioni a doppia barriera sono utilizzate in tutto il progetto e la parte posteriore dei connettori CCP è stata progettata specificamente per essere sufficientemente robusta da resistere ai colpi d'onda e alle condizioni di impiego ripetuto. Le configurazioni attuali comprendono versioni a 12 e 27 vie. Sono prodotte in confezioni simili, ma sono caratterizzate da sistemi di codifica unici, che impediscono l'accoppiamento di coppie non corrispondenti. Altre configurazioni sono disponibili su richiesta Caratteristiche principali: porte di prova conformi a API 16D: 3a Edizione Utilizza materie plastiche di grado ingegneristico invece del tradizionale materiale GRE Combinazioni di colori e chiavi uniche SPECIFICHE GENERALI Profondità operativa dell'acqua - 15.000 piedi [4.572 m] Temperatura operativa - da -13°F a +122°F [da -25°C a +50°C] (acqua di mare) -da 20°F a +122°F [da -29°C a +50°C] (aria) Temperatura di stoccaggio - da -22°F a +140°F [da -30°C a +60°C] Pressione di esercizio - fino a 6.675 psi [460,2 bar] (compresa la porta di prova) Pressione di prova: 10.000 psi [689,5 bar] Cicli di accoppiamento/demolizione - 100 Interfaccia meccanica - Accoppiamento a secco (accoppiabile a mano)
