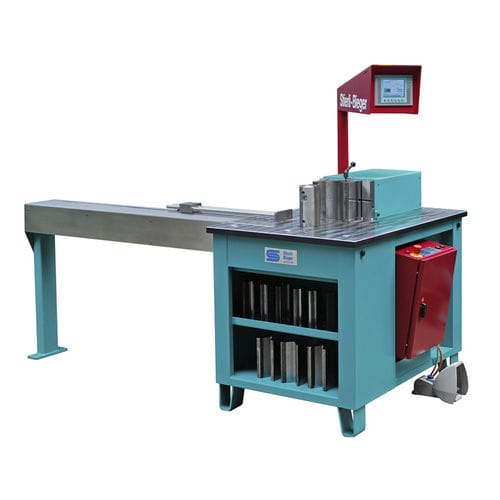

Curvatrice per cantiere navale 220 CNC

idraulicaper profilatiper tubi

Il CNC Stierli-Bieger 220 è un sistema molto efficiente, dotato di un moderno display a colori touchscreen e di un controllo a 2 assi. L'operatore può programmare il sistema con estrema facilità. Gli angoli di piegatura richiesti possono essere programmati e regolati dopo il primo angolo. è possibile salvare 200 programmi. Altri programmi possono essere scambiati tramite un'interfaccia. L'impostazione della corsa può essere regolata in qualsiasi momento nel programma con incrementi di +/- 0,1° per compensare le tolleranze legate al materiale. Si aziona con l'interruttore a pedale o con lo speciale cavo di comando manuale, con il quale è possibile attivare la modalità jogging, la modalità automatica e la funzione di raddrizzamento. Il portautensili da 130 mm e i robusti perni con diametro di 60 mm consentono un uso versatile e un comodo montaggio degli utensili più semplici. Il supporto centrale del perno di piegatura è rinforzato da una boccola in acciaio temprato. Altri tre fori sono destinati ai perni di innesto degli utensili di piegatura o raddrizzamento dei tubi. Gli utensili dotati di supporto a cambio rapido sono utilizzati per la piegatura. La piastra di lavoro molto grande garantisce un posizionamento efficace di pezzi piegati molto grandi. Lo speciale cilindro guidato lubrificato a olio non richiede manutenzione e non ha una guida aperta! La macchina può essere trasportata facilmente all'interno dello stabilimento con una gru o un transpallet. Due vaschette portautensili consentono di riporre gli utensili in modo organizzato, per averli sempre a portata di mano. Potenza di lavoro - 22 a / 220 kN Altezza degli utensili - 130 mm / 4,72" (pollici) Capacità di piegatura in piano - 130 x 16 mm Capacità di raddrizzamento - HEB 100 Piegatura di tubi - 3/8" - 1 ½" Barra tonda - ø 35 mm Controllo - Controllo CNC Memoria programmi - 200 Precisione di misura - +/- 0,1 mm Corsa del cilindro - 200 mm Curva a U più piccola con punzone a sezione stretta - 45 mm Velocità del cilindro - 0,60 m/min
