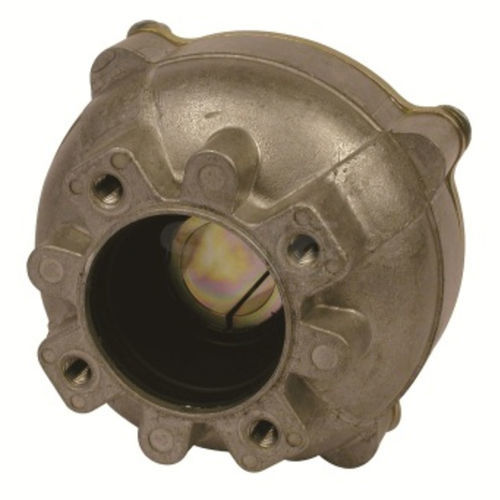

Giunto per accoppiamenti elastici 400 series

per barcaper albero di trasmissione

I giunti flessibili risolvono i problemi di allineamento e centratura degli alberi. Inoltre, i giunti flessibili facilitano l'assemblaggio grazie a una tolleranza di 2º nell'allineamento e nel centraggio dell'albero sulla piastra di fissaggio del riduttore. (FC = potenza hp x 100 rpm sull'albero). Selezione dei giunti: 1. Controllare le dimensioni: 1.1 Il giunto DB deve essere = al riduttore DB 1.2 Il giunto F2 deve essere = al riduttore F2 2. Controllare la potenza ammissibile: 2.1 Il giunto F2 deve essere = al riduttore F2. Controllare la potenza ammissibile: 2.1 Accoppiamento di potenza > Potenza del motore 2.2 Accoppiamento di potenza = ((N/R)/100) x FC 2.3 N= giri del motore 2.4 R = rapporto del cambio 2.5 FC = valore di controllo sulla tabella degli accoppiamenti Esempio: MINI-55 con TM-345 2:1 1. Controllare le dimensioni: 1.1 accoppiamento DB deve essere = al cambio DB = 108mm 1.2 accoppiamento F2 deve essere = al cambio F2 =11,5mm --> 2 opzioni: 40040100 o 40045100 --> 40040100 FC=13 --> 40045100 FC=20 2. Controllare la potenza ammissibile 2.1 Accoppiamento di potenza > Potenza motore 52 CV 2.2 Accoppiamento di potenza = ((N/R)/100) x FC 2.3 N= 3000 2.4 R = 2.5 FC = 13 o 20 --> ((3000/2)/100x13 = 195 > 52 CV --> OK.
