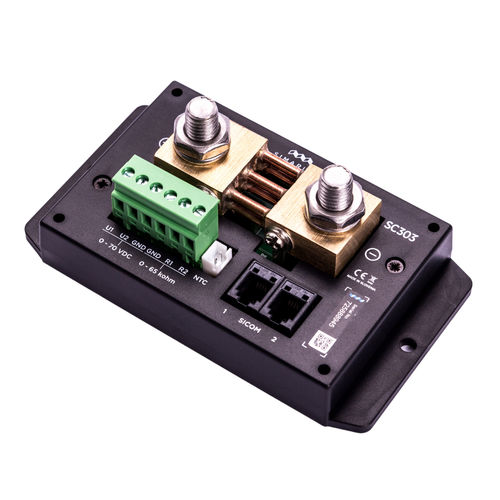

Shunt per barca SC series

I modelli SC303 e SC503 sono una combinazione innovativa di shunt ad alta intensità e di modulo di livello del serbatoio. Il loro scopo principale è quello di fornire un monitoraggio completo della batteria, mostrando lo stato di carica completo di una batteria o di un banco di batterie, la lettura della corrente e della tensione, nonché la temperatura del vano batteria. Grazie agli ingressi aggiuntivi presenti sul modulo stesso, può anche servire a monitorare altri sensori di tensione o resistenza, come i sensori di livello del serbatoio. Lo shunt ad alta corrente può essere utilizzato anche per la misurazione: - l'assorbimento di corrente di utenze pesanti (inverter, eliche di prua e di poppa, verricelli dell'ancora) - la corrente dei generatori (caricabatterie da terra e pannelli solari) La differenza principale tra i due è il limite di corrente continua consentito, ovvero 300 ampere per l'SC303 e 500 ampere per l'SC503. Dispongono di: - 2 ingressi di tensione fino a 75,0 V. - 2 ingressi di resistenza (per la temperatura nel modello SC503, per il livello del serbatoio o la temperatura nel modello SC303). - 1 presa per un sensore di temperatura con connettore JST. - 1 sensore di corrente fino a 300 A o 500 A. Gli shunt possono essere collegati sia al lato BASSO (-) che a quello ALTO (+), a meno che la tensione del sistema non superi i 35 V. In questo caso, lo shunt deve essere collegato al lato BASSO (+). In questo caso, lo shunt deve essere collegato al lato LOW (-). È anche possibile mescolare il cablaggio degli shunt, collegandone alcuni al lato positivo e altri al lato negativo. Comodo per il cablaggio in caso di retrofitting di imbarcazioni e camper esistenti. È possibile collegare più shunt a margherita o ad altri moduli di espansione.
