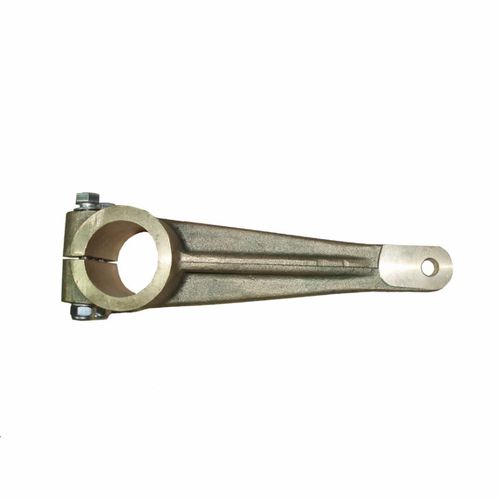

Braccio di asse del timone L 170

Dotazione standard Tutti i bracci del timone sono realizzati con lato di serraggio cilindrico da montare sull'albero del timone di diametro standard Ø25; Ø30; Ø35 e Ø40 mm, o su richiesta. Descrizione Il braccio dell'abbattitore è avvolto in bronzo. Su un lato è presente un foro forato (diametro 8 mm o 10 mm, standard o di altre dimensioni, su richiesta) per il collegamento al timone. La forma dell'altro lato sembra una staffa cilindrica con una coppia di bulloni in acciaio inossidabile per il serraggio sull'asse del timone. Info Il timone a barra L 170 ( 170 è la distanza in milimetri, dal centro del foro di collegamento della macchina di governo, al centro della staffa di collegamento dell'asse del timone), deve essere usato in combinazione con i cilindri idraulici HC 550; HC 850 e HC 1600.
