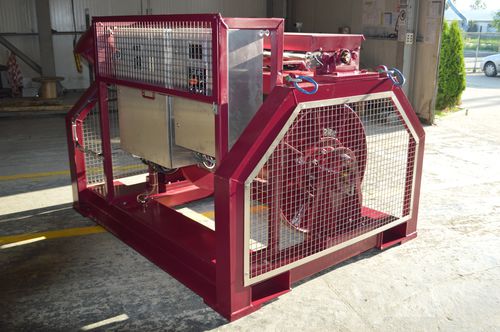

Argano per nave 2.75Te

per rimorchiocon motore elettrico

Principio di funzionamento: Il tamburo dell'argano è montato sull'albero di uscita di un motoriduttore elettrico SEW da 30 kW dotato di un gruppo freno di sicurezza e viene collegato al relativo convertitore di frequenza nel quadro di comando. La velocità del tamburo è controllata proporzionalmente tramite un potenziometro; la sua direzione è determinata da una posizione a 3 posizioni, ritorno a molla al centro, joystick. Entrambi sono montati localmente sull'involucro dell'argano elettrico. Il freno, essendo a prova di guasto, è sempre in posizione di default su on nel caso in cui, per qualsiasi motivo, si perda l'alimentazione elettrica o il joystick di comando sia in posizione centrale. Il lato non motrice alloggia un cuscinetto e uno slipring. Il Vento di livello azionato elettricamente dal motoriduttore elettrico SEW da 1,5 kW. Il vento di livello è controllato da PLC, è automatico con comando manuale. Il vento di livello può essere regolato per accettare diversi diametri di cavo, se necessario. 2.75Te - 3500m Scheda tecnica Peso senza cavo 4032 Kg Diametro del cavo 14 mm Capacità 3500 m Velocità di linea - Primo strato 54 m/min Velocità di linea - Top Layer 100 m/min WLL - Primo strato 2760 Kg WLL - Strato superiore 1500 Kg Freno Minimo 1,5 WLL - Primo strato 4140 Kg Freno Minimo 1,5 WLL - Strato superiore 2250 Kg Alimentazione richiesta 380-440V-3 Ph- 50/60 Hz Motore elettrico del verricello30 Kw IP56 IE3 Livello Motore elettrico del vento 1,5 Kw IP56 IE3 Controllo Proporzionale Locale Joystick proporzionale bidirezionale e potenziometro di controllo della velocità Vento livellato Vento livellato ad impulso elettrico automatico con regolazione manuale Dimensioni (LxPxH) Impronta 2570 x 2020 x 1811 mm 2570 x 2020 mm Anello di scorrimento Progettato per accettare Focal 180 o simili non in dotazione
