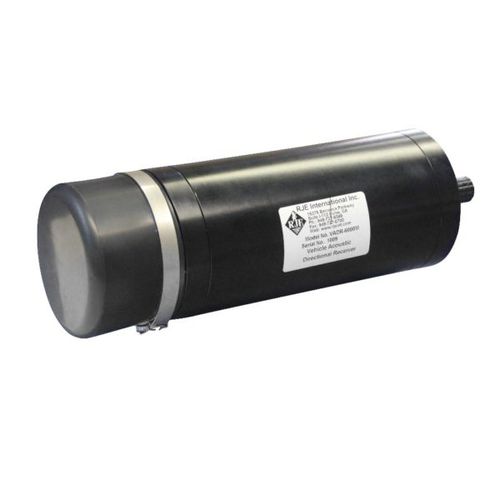

Ricevitore subacqueo VADR-6000M

per ROVacusticodirezionale

I ricevitori acustici direzionali VADR-6000M sono piccoli ma robusti ricevitori pinger passivi. L'unità assiste gli operatori ROV e AUV nella localizzazione di sorgenti sonore acustiche da 8kHz a 45kHz. I ricevitori utilizzano un protocollo RS232 per la comunicazione da e verso la superficie. I ricevitori della serie VADR sono in grado di tracciare anche i transponder acustici ATT-400 e hanno una profondità operativa di 6.000 metri. Modalità ricevitore Pinger LARGHEZZA DI BANDA DI RICEZIONE da 8 a 45kHz con incrementi di 100Hz SENSIBILITÀ DEL RICEVITORE -100dB ref 1μPa @ 1 metro Modalità transponder FREQUENZE DI RICEZIONE 25, 27, 28, 29, 30, 31, 32, 33, 34kHz FREQUENZA DI INTERROGAZIONE 26kHz USCITA ACUSTICA 190dB rif 1μPa @ 1m SEGNALE ACUSTICO Codificato PORTATA DEL SISTEMA fino a 750 m (2.461 piedi) Idrofono direzionale LARGHEZZA DEL FASCIO 40 ± 5 gradi Conico INDICAZIONE DEL RILEVAMENTO 4 BINS: sinistra o destra, 3, 8, 20 o > 20 gradi PRECISIONE DEL CUSCINETTO 5 gradi nominali nei BINS 1 e 2 RISOLUZIONE DEL CUSCINETTO 2 gradi Interfaccia di controllo RS232 9600 Baud, nessuna parità, 8 bit di dati e 1 bit di stop CONNETTORE 5 pin collegabile sott'acqua SOFTWARE DI INTERFACCIA Sistema operativo Microsoft, fornito TENSIONE DI INGRESSO da 18 a 32 V CC, 24 V CC nominale Meccanica/Ambiente ALLOGGIAMENTO Alluminio anodizzato a strato duro PROFONDITÀ 6.000 m (19.685 piedi) PESO 6.8 kg (15 libbre) in aria/5,5 kg (12 libbre) in acqua DIMENSIONI 12.7cm(Ø) x 28,0cm(L) (5,00in(Ø) x 11,0in(L)) INTERVALLO DI TEMPERATURA DI FUNZIONAMENTO -da 18°C a 43°C (da 0°F a 110°F)
