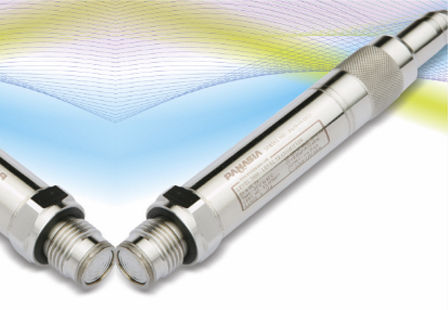

Sensore di livello LEVEL-3000™

di naveper ballast

In una nave, oltre ad una stiva in cui viene caricato il carico, sono presenti cisterne di zavorra che forniscono assistenza per una navigazione sicura, pescaggio che rendono noti i livelli di immersione di prua, poppa, porto e dritta della nave, e varie cisterne necessarie per mantenere la nave in navigazione. Il trasmettitore di livello di tipo elettrico LEVEL-3000™ è installato nei serbatoi e nel pescaggio di una nave per la misurazione del pescaggio della nave e dei livelli dell'acqua dei vari serbatoi. Per quanto riguarda il principio di funzionamento del LEVEL-3000™, il LEVEL-3000™ è un trasmettitore di livello di tipo a pressione con un filo a doppio filo costituito da un diaframma e da un amplificatore che si collega ad un filo speciale ventilato a quattro fili. Il trasduttore è riempito con olio speciale all'interno ed ha un estensimetro a ponte di Wheatstone integrato, che rileva le variazioni di pressione sulla superficie del diaframma. Quando la pressione del liquido, che è l'oggetto da misurare, viene posta sulla superficie del diaframma, l'estensimetro riceve sollecitazioni, e di conseguenza la resistenza cambia. Questa variazione di resistenza viene trasformata in una corrente di 4-20㎃ o in un segnale di comunicazione RS485 attraverso un circuito di elaborazione del segnale analogico, e quindi LEVEL-3000™ diventa compatibile con altri trasmettitori con un'uscita in corrente di 4-20㎃.
