Indicatore di potenza 3478

per barcacon display LEDLED

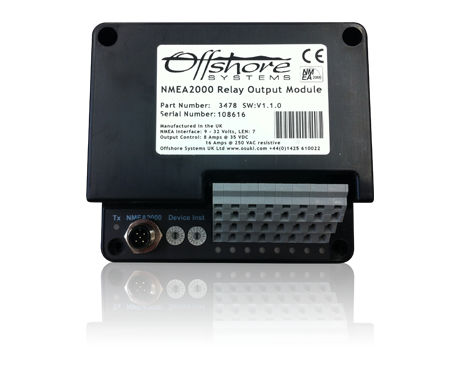

8 Relè SPCO completamente isolati 8 Amp @ 35 Volt DC o 16 Amp @ 250 Volt AC contatti LED di segnalazione per ogni relè Interruttore impostabile Istanza del dispositivo Il costruttore della barca preferisce i collegamenti dei morsetti a gabbia WAGO Riceve i comandi standard NMEA2000® Switch Bank / Relay Commands Trasmette lo stato standard NMEA2000® Switch Bank / Relay Status ogni 2 secondi Certificato secondo NMEA2000® Il modulo di uscita relè 3478 Offshore Systems 3478 Relay Output Module - 8 Way consente ai messaggi sulla rete NMEA2000® di controllare direttamente 8 relè di potenza utilizzando i messaggi standard NMEA2000® PGN. Ognuno di questi relè è totalmente isolato e può essere collegato a qualsiasi mix di circuiti di controllo DC o AC che controllano ciascuno fino a 8 Amps a 35 Volts per DC o fino a 16 Amps a 250 Volts AC carico resistivo. Le applicazioni normali per questi relè sarebbero la fornitura di ingressi di allarme a distanza, la gestione delle pompe, i contattori di commutazione di potenza, il controllo della luce e molte altre applicazioni in cui è necessario controllare l'alimentazione tramite la rete. Ogni 3478 ha un interruttore impostabile Switch Bank Instance per consentire l'uso di più moduli di uscita relè su una singola rete. I collegamenti ai relè sono realizzati tramite morsettiere WAGO Cage Clamp preferite dal costruttore della barca, che consentono di collegare in modo rapido e sicuro fili pieni o multifilari da 0,08 a 2,5 mm². Ogni uscita relè ha anche un LED verde per indicare quando ogni relè viene azionato. Il 3478 è azionato dal controllo bancario standard NMEA2000® Switch Bank Control PGN 127502 da qualsiasi controller NMEA2000®. L'unità trasmette anche lo standard NMEA2000® Switch Bank Status PGN 127501 ogni 2 secondi per mantenere aggiornata la rete. L'unità viene fornita con un manuale utente dettagliato ed è certificata secondo lo standard di rete NMEA2000®.
