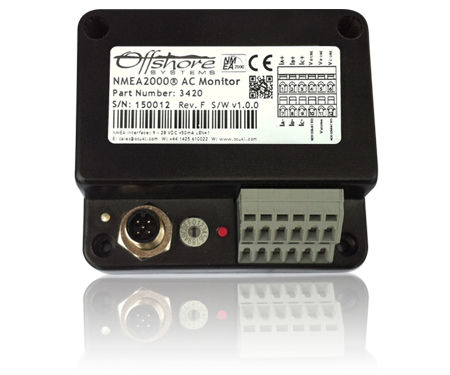

Quadro di controllo per barca 3420 AC

per batteria

Il monitor in mare aperto di CA dei sistemi 3420 misura esattamente la tensione CA, La corrente di CA e la frequenza di CA e li segnala sulla rete di NMEA2000®. L'unità può essere usata per la monofase, la fase della Bi ed i sistemi a tre fasi ed è adatta a misurare le fonti di CA quali potere, i generatori e gli invertitori del puntello. Può anche misurare la tensione e la frequenza sui sistemi della sbarra collettrice di CA. Il rilevamento di tensione è tramite la fase semplice ed il collegamento neutro all'unità. Il rilevamento corrente è fatto da un trasformatore corrente avanzato di CA disposto intorno al conduttore senza necessità di rompere il collegamento. L'unità ha input per fino alle tensioni a tre fasi e fino ai trasformatori correnti a tre fasi. È fornita con un trasformatore corrente di monofase. I trasformatori supplementari saranno richiesti per misurare la fase della Bi o i circuiti a tre fasi. I 3420 hanno un LED blu che flash mentre l'unità trasmette i dati sulla rete e su un interruttore rotativo di caso del dispositivo per permettere la configurazione locale e fino a 16 unità su una singola rete. I collegamenti ai sensori sono fatti tramite terminali del morsetto della gabbia preferiti costruttore della barca WAGO che permettono i legare solidi o multistranded da 0.08 al ² di 2.5mm da collegare rapidamente e saldamente. Molto più sicuro dei terminali di vite che possono vibrare liberamente col passare del tempo. L'unità è certificata al campione della rete di NMEA2000®.
