Ecoscandaglio per barca Stingray

a LEDanalogico

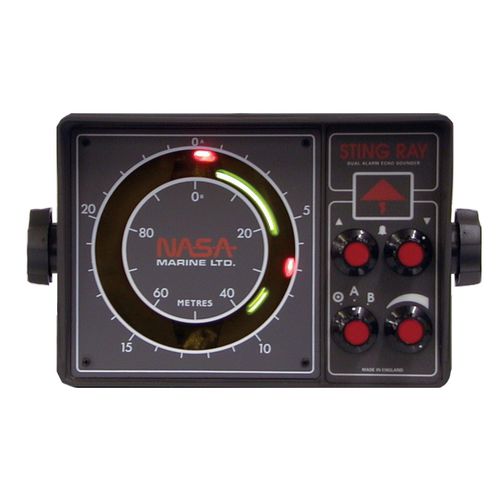

Gli ecoscandagli Stingray della NASA si presentano in una custodia sottile con un display a LED extra luminoso di facile lettura su un quadrante da 4 pollici. Entrambi hanno un doppio allarme acustico per acque basse e profonde che può essere impostato per dare due gamme o 1-25 metri o 1-100 metri, e sono semplici da usare. Vengono forniti completi di trasduttore e staffa di montaggio della staffa e richiedono solo il collegamento all'alimentazione 12v della nave. Come funzionano Molto semplicemente, fanno un rumore e misurano l'eco. Sapendo che il suono viaggia a 144 metri al secondo attraverso l'acqua, possiamo calcolare la profondità misurando l'intervallo tra il suono emesso e l'eco che si sente. Gli Stingray Echo Sounders della NASA hanno un trasduttore con un cristallo Piezodisc di zirconato di piombo di alta qualità che crea impulsi ultrasonici ad una frequenza di 150kHz (impercettibile all'orecchio umano). Questi impulsi passano attraverso l'acqua e rimbalzano sul fondo. L'impulso dell'eco di ritorno viene poi percepito dal cristallo del trasduttore. Su questi scandagli rotanti lampeggianti a LED, un impulso è generato quando il LED lampeggia nella posizione delle ore 12. Il braccio del rotore è calibrato per funzionare ad una velocità per cui quando lampeggia quando riceve l'impulso di ritorno, questo lampo sarà nella posizione corretta sul quadrante per indicare la profondità corretta.
