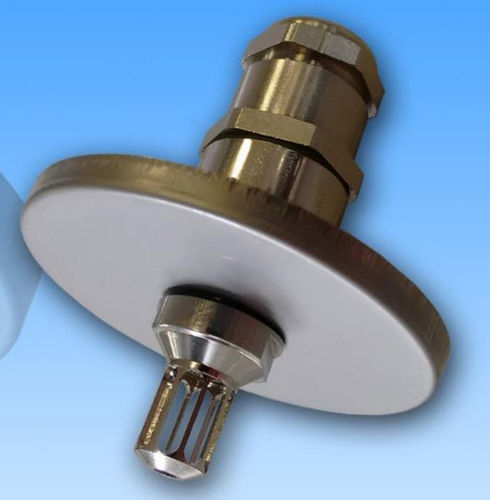

Rivelatore di calore MD9908

per barcaotticocon termistore

MD9908 RILEVATORE DI CALORE A 140°C MD9908 è un rilevatore di calore indirizzabile automatico con soglia di allarme di 140°C. La funzione di autodiagnosi genera una condizione di guasto in caso di guasto o degrado del sensore. L'indirizzo del rivelatore è programmato dall'unità centrale o da strumenti software. Il rilevatore viene fornito con la sua unità di indirizzo per l'interfaccia loop/diramazione. Il rivelatore è composto da due parti: ■ il sensore da installare nella stanza da monitorare ■ la Loop Interface Box, montata all'esterno della stanza monitorata dal sensore. I due oggetti sono collegati con un cavo la cui lunghezza massima può essere di 30 m. L'allarme di temperatura è generato da un termistore installato sul sensore, con una costante di tempo molto bassa che permette una risposta molto veloce alle variazioni di temperatura dell'aria ambiente. La sua posizione al centro del rilevatore offre un rilevamento uniforme su 360 gradi. Il termistore è protetto contro gli urti attraverso un apposito coperchio fissato sul telaio del rivelatore. Il segnale misurato viene gestito da un circuito di condizionamento e inviato al microcontrollore del sensore che genera l'allarme se il valore è superiore ad una soglia predefinita. Il rilevatore monitora continuamente il componente termistore ed è in grado di fornire una segnalazione di guasto in caso di guasto del sensore. La comunicazione attraverso il loop con l'Unità Centrale è effettuata da schede di controllo, che forniscono ai rilevatori l'alimentazione a 24Vdc su cui viene modulato un segnale di trasmissione seriale con protocollo MD2. Loop Interface Box con isolatore di corto circuito integrato. L'indirizzo del rivelatore viene programmato via software dall'unità centrale. Se viene rilevato un allarme, lampeggia una segnalazione ottica (Led rosso) sulla Loop Interface Box.
