Indicatore per barca RUDDER ANGLE SENSOR AND INDICATOR

di angolo di barradigitale

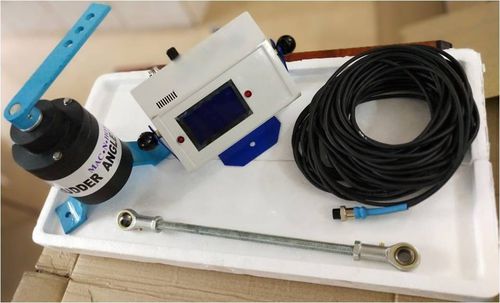

Dispositivo utilizzato per indicare la posizione attuale della pala del timone, di solito montato nella timoneria, nelle ali del ponte e nella sala di controllo dei motori. Il sistema di indicazione dell'angolo del timone è separato dal sistema di governo ed è solo a scopo indicativo. Esso consiste nella seguente unità 1. Unità di retroazione del timone La Rudder Feedback Unit riporta le informazioni sulla posizione del timone all'indicatore di posizione del timone. L'unità di retroazione del timone è installata in modo tale che il braccio dell'unità di retroazione segua accuratamente il braccio del timone. 2. Unità di visualizzazione dell'indicatore dell'angolo del timone L'unità di visualizzazione elettronica dell'indicatore dell'angolo del timone visualizzerà la posizione del timone su una disposizione di 35 gradi sia a babordo che a tribordo. Un'installazione completa è costituita dai seguenti componenti 1.Strumento di visualizzazione 2.Un'unità di retroazione del timone con cavo di collegamento. 3.Un'asta di collegamento con giunti sferici. Caratteristiche: 1.Tensione di alimentazione: 12VDC o 24VDC selezionabile 2.Dimmer per la luce del display. 3.Indicatore di fine corsa PORT e STARBOARD LED Pacchetto: Unità di visualizzazione dell'angolo del timone-1 No. Unità sensore con leva di collegamento- 1 Set Asta di collegamento con cuscinetti terminali e bulloni- 1 Set. Cavo con terminali a crimpare per le connessioni-15 metri (cavo di lunghezza extra su richiesta)
