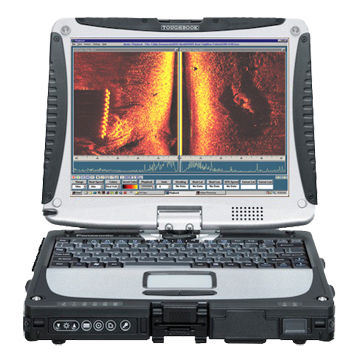

Sonar per studi oceanografici SUB

a scansione lateraleportatile

Montabile su palo o rimorchiabile in barca Per ulteriori scatti d'azione, visitate la nostra pagina Foto/Video I Sub Bottom Profiler sono uno degli strumenti più efficaci per identificare e caratterizzare gli strati di sedimento o roccia sotto il fondo marino. Il sub bottom profiler è simile a quello di un semplice ecoscandaglio. Un trasduttore emette un impulso sonoro verticalmente verso il fondo del mare e un ricevitore registra il ritorno dell'impulso una volta che è stato riflesso dal fondo del mare. A differenza di un semplice ecoscandaglio, parti dell'impulso sonoro penetrano sul fondo marino e vengono riflesse dai diversi strati inferiori o strati. Questo mostrerà qualsiasi tipo di disturbo della densità che indicherà all'utente che c'è qualcosa di estraneo sotto la superficie. L'SBP-1 dei pescatori ha un vantaggio rispetto alla maggior parte degli altri concorrenti, in quanto questa unità è montabile su palo per le ricerche in acque poco profonde o a rimorchio per le ricerche in aree più profonde, consentendo una versatilità superiore per l'utente finale. Il sistema SBP-1 comprende il gancio di traino sonar costruito in PVC ad alto impatto, 150' di cavo (sono disponibili lunghezze aggiuntive fino a 1.000 piedi), la scatola superiore del processore sonar e il computer portatile precaricato con il software JW Fishers SONAR VIEW for Sub Bottom Profiler. Il pesce traino lungo 36 pollici e largo 24 pollici fornisce una piattaforma molto stabile per il trasduttore sonar che permette di ottenere le migliori immagini possibili. L'SBP-1 è in grado di penetrare fino a 130 piedi nel fondale marino. Il fascio sonar riflette gli oggetti solidi sotto il fondo del mare e viene inviato sulla parte superiore per la visualizzazione e l'archiviazione sul computer. Viene prodotta un'immagine di qualsiasi target di diversa densità rispetto al substrato circostante.
