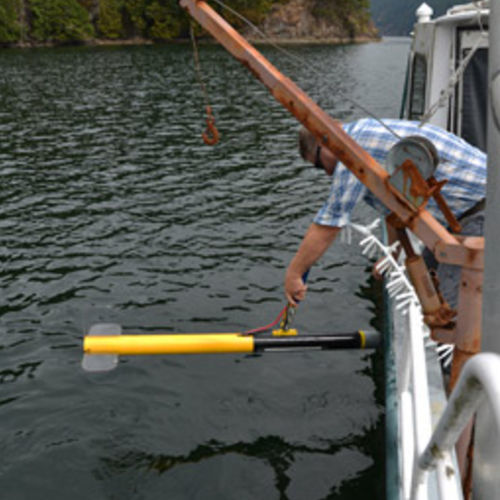

Sonar per barca BlackFin 1100

a scansione laterale

Il modello 873 "BlackFin" di Imagenex è un sonar sidescan a doppio canale, ad alta risoluzione e completo. Il BlackFin è un sistema economico e di facile utilizzo che incorpora una connessione Ethernet ad alta velocità al vostro computer portatile o desktop basato su Windows™. Sono disponibili finestre di zoom per l'indagine del bersaglio senza interrompere l'acquisizione dei dati in tempo reale. I dati vengono visualizzati in tempo reale, con o senza correzione della velocità, in 9 tabelle di colori selezionabili dall'utente. Caratteristiche Alta risoluzione 2000 punti dati per lato 1000 m di profondità cavo di traino di 23 m (75') incluso Compatibile con la rete LAN Tracciatore di tracce incorporato Registrazione in .XTF in tempo reale Indirizzo IP programmabile Applicazioni Sorveglianza portuale Ricerca e recupero Lavoro con le forze dell'ordine Recupero di legname affondato Rilevamento Ricerca scientifica Indagine ambientale Specifiche hardware subacquee Frequenza 1.1 MHz Trasduttore Un trasduttore per lato, inclinato di 20º Larghezza del fascio del trasduttore 0.25° x 60° Risoluzione della portata Scala di portata ÷ 1000 e scala di portata ÷ 2000 Lunghezza dell'impulso 10 μs CW / CHIRP Profondità massima Profondità operativa 1000 m (~3000') Lunghezza massima del cavo Lunghezza del cavo 600 m (~2000') Interfaccia estensore Ethernet a 2 fili Connettore Accoppiabile a umido (Subconn MCBH4M-AS) Alimentazione 40 - 55 VCC a meno di 3 Watt, fornita dalla scatola di interfaccia di superficie Dimensioni 89 mm (3,5") di diametro x 1420 mm (56") di lunghezza Peso in aria 15.5 kg (34 libbre) Peso in acqua 12.7 kg (28 libbre) Materiale alluminio 6061-T6 Finitura Anodizzato, verniciato a polvere Archeologia subacquea
