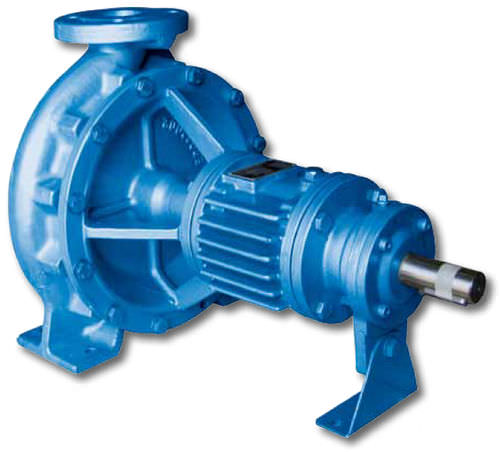

Pompa per nave ZN series

di trasferimentodi lubrificazioneper olio

IMPIEGHI Le pompe ZN sono progettate per circolazione di olii diatermici fino alla temperatura massima di 350 °C. I fluidi pompati non devono contenere sostanze abrasive o chimiche particolari che intacchino i materiali della pompa. Non necessitano di raffreddamento al dispositivo di tenuta. CARATTERISTICHE COSTRUTTIVE Le pompe ZN sono centrifughe monostadio ad asse orizzontale con girante chiusa a sbalzo. Le dimensioni principali delle pompe sono secondo ISO 2858. Il supporto, particolarmente disegnato per smaltire il calore proveniente dal corpo pompa, non ha bisogno di circuiti di raffreddamento. L'albero è guidato da due cuscinetti a rotolamento di cui quello lato pompa lubrificato ad olio, quello lato accoppiamento lubrificato a grasso. La tenuta meccanica è montata sul supporto tra i cuscinetti e quindi particolarmente garantita nel suo buon funzionamento dalla rigidità dell'albero. La costruzione standard prevede le flange delle bocche secondo UNI 2223/2229 PN 16. Su richiesta si eseguono forature UNI PN 25 o ANSI 150 RF.
