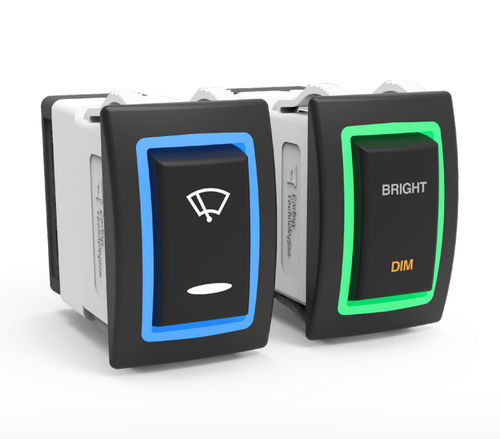

La serie HR è un interruttore a bilanciere sigillato con illuminazione perimetrale, caratterizzato da un attuatore elegante e a basso profilo, disponibile in due o tre posizioni. Questi interruttori a bilanciere a due o tre posizioni sono dotati di diverse opzioni di illuminazione dipendente e indipendente, circuiti momentanei e mantenuti e fino a due legende incise al laser personalizzabili.
Il design brevettato supporta le varie opzioni di illuminazione e consente all'interruttore di essere classificato fino a 20 ampere, eliminando la necessità di relè. Gli interruttori a bilanciere della serie HR sono sigillati con grado di protezione IP68 per i componenti sopra il pannello e resistono a un minimo di 200.000 cicli. Inoltre, questi interruttori a bilanciere a basso profilo si adattano ai ritagli standard del settore.
Specifiche
Numero di poli
1-2 poli
Valori nominali -
20A 12V
Circuiti -
On-Off
(On)-Off
On-On
On-(On)
On-Off-On
(On)-Off-(On)
Rigidità dielettrica -
Tra i contatti aperti: 500 V RMS CA per 1 minuto
Da polo a polo (nelle varianti multipolari) 500 V RMS CA per 1 minuto.
Resistenza di isolamento -
50 Megaohm
Materiale della base -
Nylon, grado di infiammabilità V-0 UL
Stile dell'attuatore -
Elegante attuatore a basso profilo con "alone" perimetrale illuminato
Opzioni di illuminazione
Illuminazione su tutto il perimetro o su mezzo parimetro
Varietà di circuiti indipendenti e dipendenti
Varietà di colori di illuminazione
Materiale dell'attuatore
Policarbonato, grado di infiammabilità V-2 UL, verniciato e marcato al laser
Materiale staffa/supporto -
Policarbonato misto poliestere, grado di infiammabilità V-0 UL
Opzioni dei terminali
linguetta .110 (QC)
Metodo di montaggio
A scatto
Dimensioni dei fori di montaggio
0,83" x 1,45"; 21,08 mm x 36,83 mm
Applicazioni
Nautica
Su strada e fuori strada
Attrezzature da giardino
Carrelli da golf
Sinage per costruzioni all'aperto
---
